系统介绍

   立边咬合系统是一种360度双折的面支撑屋面系统，屋面板肋冠以机械锁扣折密，折密后的屋面完全防渗、防水。无论建筑形状如何，均能完全咬合接缝，整个屋面没有钉孔，既可以使屋面在温度变化时自由伸缩，避免温度应力，又杜绝了由系统螺钉固定方式所造成的漏水隐患。其特别的三维成弧加工处理，能安装成弧度大小不同的圆顶。屋面外板采用铝镁锰合金板，连接采用立边咬合连接方式。屋面系统与主体采用浮动式连接，完全吸收主体变位。整体结构性排水防水，立边双咬合的排水坡度需大于等于10度，立边单咬合的排水坡度需大于等于30度。三维弯弧特异造型易加工。

主要特性：

• 结构简洁、轻巧、安全；

• 满足建筑师和用户对弧形、球形和三维弯弧等特殊几何外型屋面要求；

• 立边高度小，铝板损耗少，系统荷载小，结构稳定性高；

• 系统采用固定扣件和滑动扣件组合，吸收因热胀冷缩产生的位移，防止板块变形或开裂。



系统参数：

• 适用板材：0.7-0.8mm钛锌板、铝合金板、铜板等。

• 板块宽度：430mm、530mm。

• 立边高度：25mm

• 板块长度：最长可达120m

• 弯弧半径：最小弯弧半径可达1.8m

• 适用排水坡度：通常适用排水坡度≧3°（5%）

• 表面效果：金属原色效果、金属预钝化效果、表面锤纹效果、彩色涂层效果等

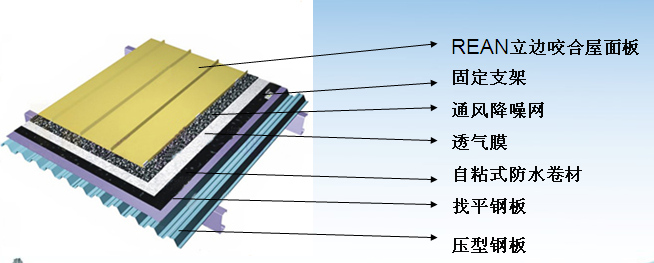

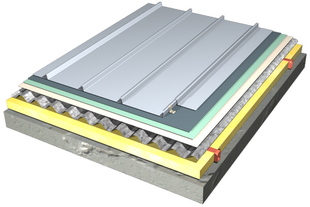

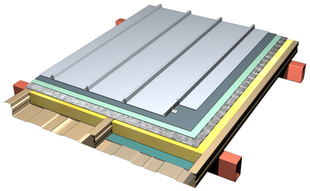

结构模型:


板型介绍:

节点处理:

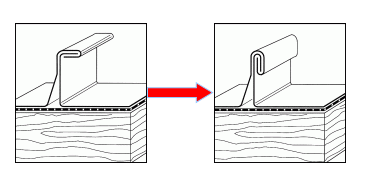

锁边节点：360度机械咬合，虑及板块温度位移和严密防水。

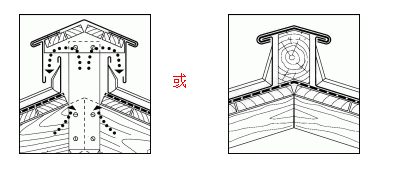

屋脊节点：屋脊接缝采取机械咬合形式，不使用焊接或注胶，虑及温度位移和严密防水。

天沟节点：天沟与檐口交接处采用机械咬  合和往上翻折处理，不 使用焊接或注胶，虑及温度位移和严密防水。
